ケーブルメッシュ巻線機
ケーブルメッシュ巻線機

ケーブルメッシュ巻線機

メッシュ巻線機は、効率的かつ高品質なケーブル巻き取りを実現するための重要な機器です。そのパフォーマンスは、パッケージの品質、保管、輸送の利便性、およびケーブルの全体的なユーザー エクスペリエンスに直接影響します。 この機械は、独自のメッシュスタイルのコイリング構造を備えており、従来の方法で一般的であったコイリングプロセス中の絡み合いや結び目などの問題を効果的に防止します。これにより、コイル状のケーブルが適切な張力できちんと配置され、その後の梱包と取り扱いがより簡単かつ効率的になります。 この装置は、Cat5e、Cat6、Cat7、Cat8 高速ネットワーク ケーブルを含む幅広い種類の LAN ケーブルのコイリング操作をサポートし、複数の仕様にわたって正確かつ一貫したコイリングを可能にします。
見積もりを取得する

ケーブル巻き取り機

ケーブルジャケット押出機ライン
  • パラメータ
  • お問い合わせ

  • 1、適応線径範囲：5-10mm
    2、速度: max200m/分
    3、メーター計数精度: ±0.5%。

私たちについて
Zhangjiagang Dachen Machinery Manufacturing Co., Ltd.
Zhangjiagang Dachen Machinery Manufacturing Co., Ltd.
Zhangjiagang Dachen Machinery Manufacturing Co., Ltd. established in 1997, we are Custom ケーブルメッシュ巻線機 Manufacturers and ケーブルメッシュ巻線機 Company, specializes in the research, development, and manufacturing of cable production equipment. Located in Jinfeng Town, Zhangjiagang—recognized as a national-level sanitary city—the company operates a modern 10,000 m² production facility, with an annual output value exceeding 50 million yuan.
国家的ハイテク企業であり、江蘇省の「専門的、洗練された、特徴的で革新的な」中小企業である大成は、従業員の 20% 以上を占める強力な上級エンジニア チームを含む 60 名を超える専門家を雇用しています。同社は ISO 9001:2008 の認証を取得しており、その生産能力と技術的専門知識は業界最高レベルにランクされています。
Dachen Machinery は、LAN ケーブル ライン、産業用ケーブル システム、プラスチック加工機械、カスタマイズされた非標準機器など、完全なケーブル製造機器ソリューションを提供します。機械構造から電気システムに至るまで、開発プロセス全体を社内で管理することで、迅速な納品とカスタマイズされたサービスを保証します。 Dachenは、優れたコストパフォーマンスと丁寧な職人技、そして熱心なアフターサポートでお客様から信頼されています。
名誉の証明書
  • 実用新案登録証
  • 実用新案登録証
  • 実用新案登録証
  • 実用新案登録証
  • 実用新案登録証
  • 実用新案登録証
  • 実用新案登録証
  • 実用新案登録証
  • 実用新案登録証
  • ハイテク企業証明書
  • 発明特許証明書
ニュース
  • 物理発泡絶縁体の生産ラインに適したケーブルのタイプ

    あ 物理発泡断熱材生産ライン 信号の完全性と低誘電損失が重要な要件となるケーブル専用に設計されています。化学発泡とは異なり、物理発泡では不活性ガス (通常は窒素) を溶融ポリマーに直接注入し、均一で微細なセル構造を作成し、絶縁体の誘電率を大幅に低下させます。その結果、減衰やクロストークが少なく、高周波信号をより高速に伝送するケーブル コアが得られます。どのケーブル タイプがこのプロセスと真に互換性があるかを理解することは、生産セットアップを最適化し、最新の性能基準を満たすことを目指すメーカーにとって不可...

    READ MORE

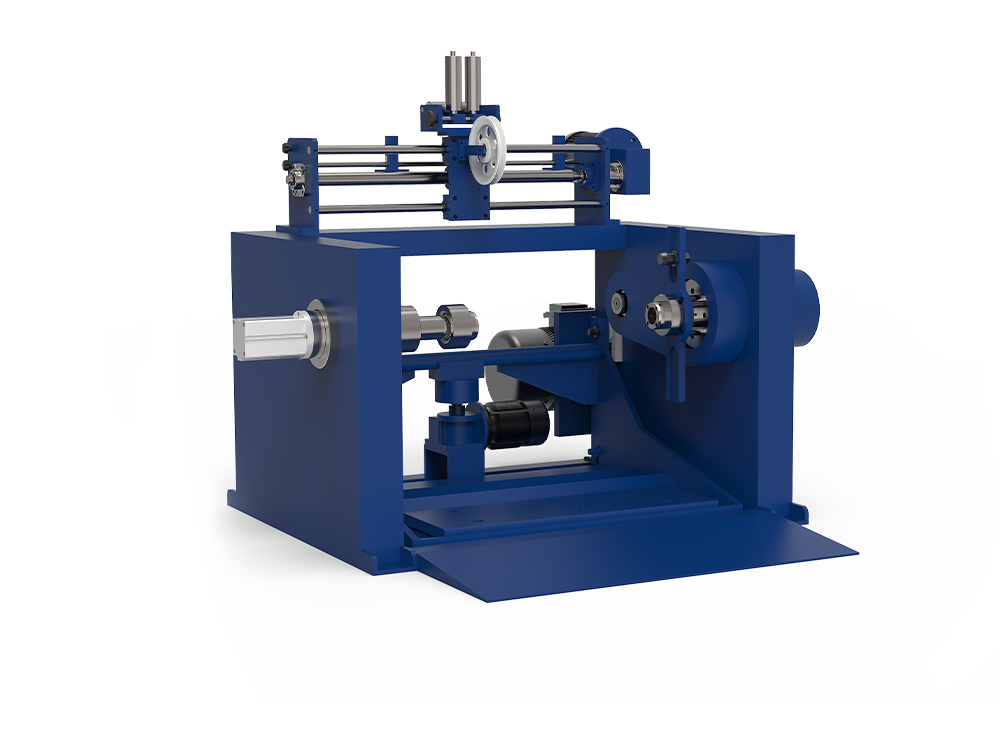

  • ケーブルの引き取りとペイオフとは何ですか?マシンガイドと仕様

    ケーブルの巻き取りと繰り出しは、生産ライン全体で導体または完成したケーブルをボビン、リール、ドラムに出し入れする 2 つの相反する巻き取り操作を指します。 ペイオフは、ソーススプールから材料を巻き戻し、次のプロセスに供給します。テークアップは処理されたケーブルを受け取り、制御された張力の下で目的のスプールにきれいに巻き取ります。 あ ケーブル繰り出し＆巻き取り機 この２つの動作を速度・張力・トラバース制御を同期させて行う装置です。これがなければ、絶縁、被覆、より線、またはテストラインを継続的に稼働さ...

    READ MORE
  • ケーブルの製造プロセスとは何ですか?

    ケーブルの製造工程は、 多段階の産業用ワークフロー 未加工の銅またはアルミニウム導体を、電気、データ、または機械用途に使用できる完成品の絶縁ワイヤ製品に変換します。伸線、撚り線から絶縁押出、最終試験に至るまでの各段階は、 産業用ケーブル生産ライン 国際的な安全性と性能基準を満たすように厳しく管理されています。このプロセスを理解することは、調達エンジニア、プロジェクト マネージャー、調達チームがケーブル サプライヤーを選択したり製品の品質を評価したりする際に、より多くの情報に基づいた...

    READ MORE
関連商品
業界の知識

の主な動作原理は何ですか ケーブルメッシュ巻線機 ?

ケーブルメッシュ巻線機の動作原理:
1.駆動と回転：高効率モーター（AC誘導またはDC）がドラムを直接駆動し、高速かつスムーズな回転を実現します。

2. 張力と速度の閉ループ制御: 張力センサーと PLC/PLC-HMI 閉ループ調整により、一定の張力と同期回転速度が維持され、ワイヤの断線や締めすぎを防ぎます。

3. メッシュ巻き: 金属メッシュ (または複数のケーブル) が重力下で専用のクランプ ガイド要素に入ります。エレメントは巻取り装置を使用して層ごとに積み重ねられ、緻密で交差するメッシュ構造を形成し、もつれや結び目のリスクを大幅に軽減します。

4. 層とパターンのプログラミング：CNC/サーボシステムは、層の数と敷設パターン（交差、斜めなど）をプリセットして、複数の仕様のLANケーブル（Cat5e-Cat8）の正確な巻き付けを実現できます。

ケーブルメッシュ巻線機と通常のケーブル巻線機の主な違いは何ですか?

CableMeshWindingMachine（メッシュ型巻線） 従来のケーブル巻線機（従来の巻線）
巻線構造 メッシュスタイルのクロスワインディングを採用。ケーブルは複数のガイド アームの間を通過し、織り交ぜられた格子状に積み重ねられるため、もつれや結び目が大幅に軽減されます。 単一のガイド アームまたは固定トラック。ケーブルは連続した層でドラムに直接巻き付けられるため、絡まりやすくなります。
張力制御 複数の張力センサーがリアルタイムで監視します。閉ループアルゴリズムにより張力を±0.5%の精度で維持します。 単一点張力制御。比較的精度が低い。
自動化レベル 全自動: 自動供給、切断、ロード/アンロード、計量、漏れ検出が統合されています。 多くの場合、半自動または手動です。ロード、計量、または切断には人間の介入が必要です。
容量と効率 最大 200m/分、ワイヤ径 5 ～ 10mm に適しています。 1 台の機械で 1 日あたり 100,000m 以上を生産できます。 速度には制限があります。全体の容量が少なくなります。
適用範囲 パッケージ品質が重要な高速ネットワーク ケーブル (Cat5e ～ Cat8) 向けに設計されています。 主に大量生産の一般的な電力ケーブルまたは低速ケーブルに適しています。
設備構造 モジュール式の機械設計により、メッシュガイドユニットの迅速な交換が可能となり、メンテナンスが簡素化されます。 よりモノリシックな構造。修正は難しいです。

自動巻き取り、計量、漏れ検出はどのように行われますか?自動巻取り、計量、漏れ検出のための技術ソリューション

1.自動巻き
多軸駆動: メインモーターがドラムを回転駆動し、横ガイドモーターが同期して動き、均一な積層を実現します。

ロボット・エアアーム：PLCと連携し、自動配線、自動配線切断、自動ロード・アンロードを実現し、まさに「一人監視」を実現します。

2.高精度計量
トラック式カウンター：ドラム側面に光電方式または磁気誘導方式によるトラック計数装置を設置し、計量精度±0.5％（0.5パーセント）を実現。

長さの設定と自動停止: システムは目標の長さを事前に設定できます。目標の長さに達すると、巻きすぎを防ぐために巻き取りが自動的に停止します。

3. 漏電（漏電）検出
漏れ火花検出器: 高感度検出器が巻き線経路に沿って配置され、ケーブル絶縁体の漏れをリアルタイムで監視します。異常を検知すると直ちにシステムを停止し、漏水箇所に戻って再検査します。

閉ループ安全制御: 検出信号は PLC に直接フィードバックされ、緊急停止とアラームをトリガーして動作の安全性を確保します。

4. インテリジェントな最適化
AI/ビッグデータ分析: 張力、速度、パワーなどの運用データを収集し、機械学習モデルを使用してパラメータを動的に最適化することで、完成品の品質をさらに向上させ、スクラップ率を削減します。

よくある質問 (FAQ)
Q1:ケーブルメッシュ巻線機の技術的利点は何ですか?

A:完全国内生産の制御システムを採用しており、高速かつ正確なケーブル巻き取りと張力制御を備えています。コンパクトな構造で、ケーブルの切り替え時間が短くなります。 PLCとホストコンピュータによる二重監視に対応し、柔軟な自動化を実現します。

Q2:大陳機械の年間生産額と規模はどれくらいですか?
A:近代的な工場の面積は約10,000平方メートルで、年間生産額は5,000万元を超えています。

Q3:大陳機械の中核となる競争上の利点は何ですか?
A:① 完全に独立した研究開発チェーン (機械-電気-ソフトウェア)

② チーム内にシニアエンジニアの割合が高い

③短納期と柔軟なカスタマイズ対応

④国家ハイテク企業資格とISO品質システム認証

Q4:大陳機械の機械は自動制御をサポートしていますか?

A: すべての新しい装置は PLC/IPC 制御を採用し、HMI/SCADA インターフェイスを備え、完全に自動化された生産とデータ収集を可能にします。
