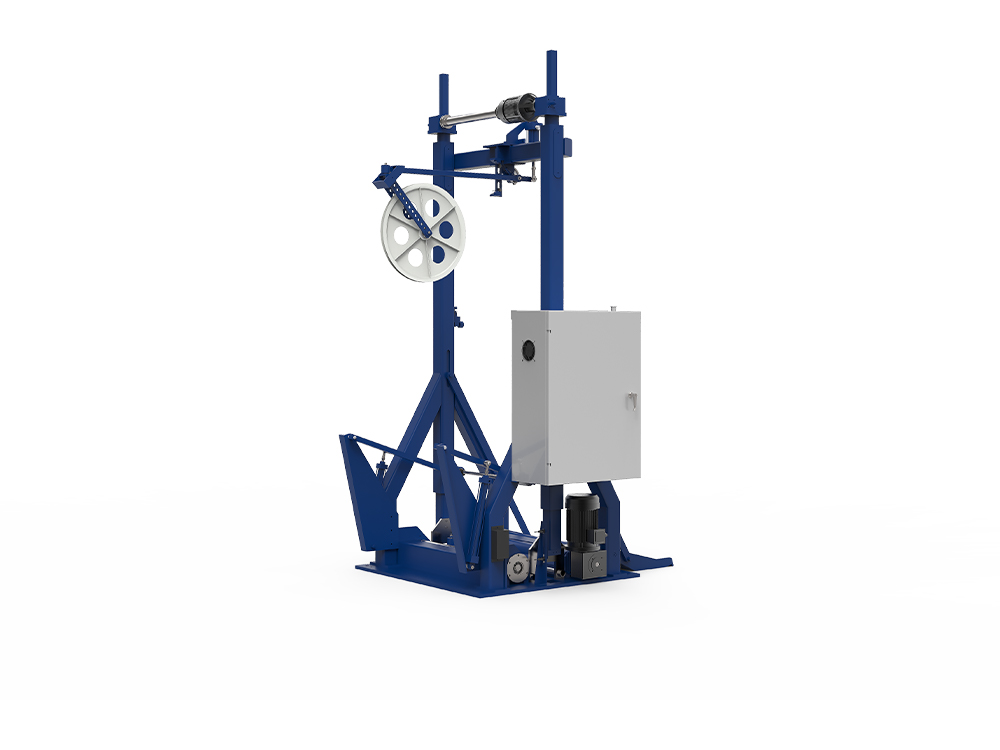

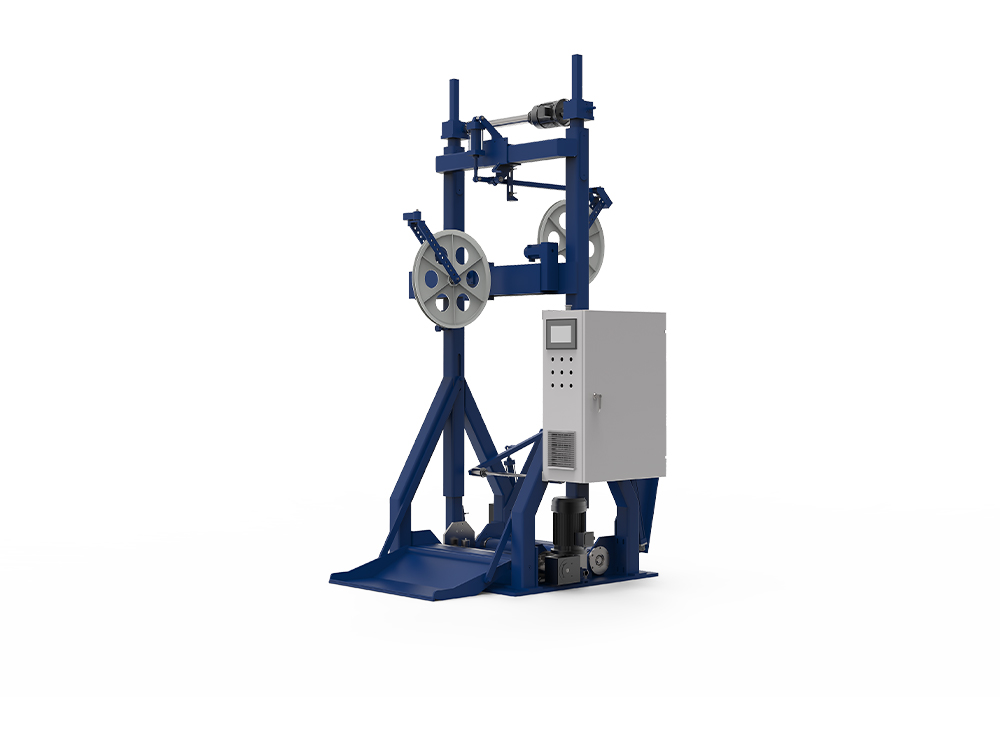

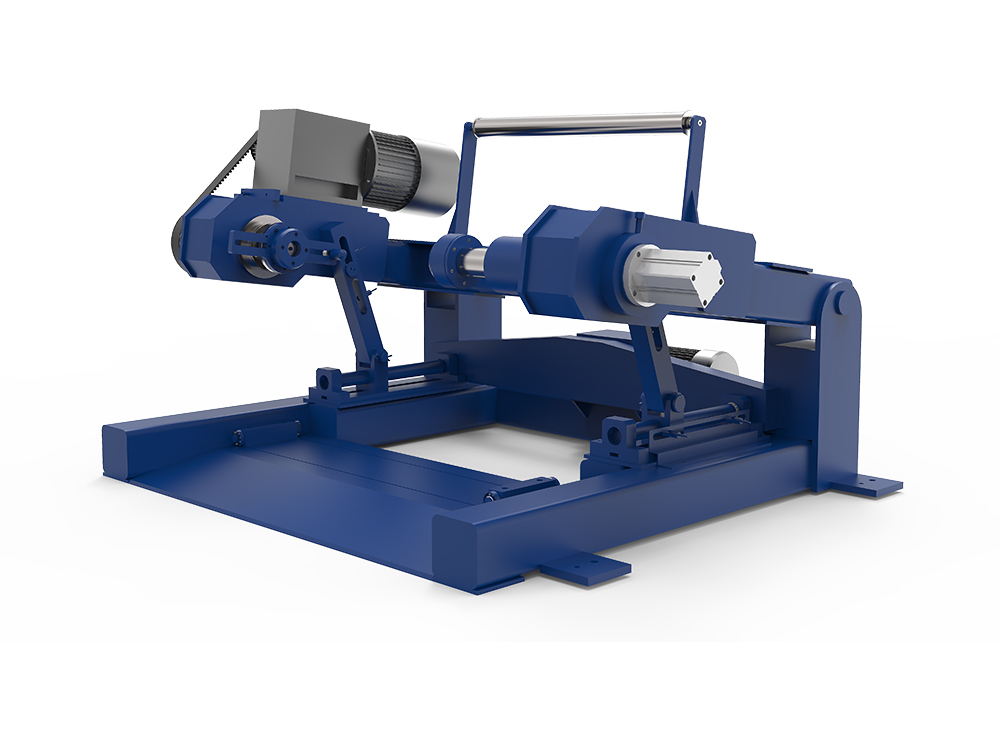

の主な構造コンポーネントは何ですか ケーブル繰り出し＆巻き取り機 ?
ケーブル繰り出しおよび巻き取り機械のコア構造コンポーネント:
1. 高強度全鋼製フレームとベース 曲げ溶接した全鋼板と角鋼管を組み合わせたフレームに時効処理を施し、剛性と耐久性を確保。
ベースには滑り止めパッド付きの強化ベースプレートが装備されており、動作中の衝撃や振動に効果的に耐えます。
2. 動力および伝達システム: メインドライブは、周波数コンバーターの速度調整を備えた閉ループ AC モーター制御を採用しており、10 ～ 500N の動的な張力調整を実現します。
トランスミッションには高精度のギアボックスまたは硬化ギア減速機が使用されており、高トルクと低騒音のドラム回転を実現します。
3.張力制御および測定ユニット：閉ループ張力センサーとPLC制御を採用し、リアルタイムの張力監視と自動補正を実現し、均一な巻き取りと安定した張力を保証します。
スプールサイズはφ500～φ1250mmまで対応し、銅、アルミ、複合導体材質に対応。
4. ドラムと巻き戻し機構
シャフトレス開閉スロット構造のデュアルドラム設計により、クレーンを使わずにドラム缶の搬入出が可能です。
PLCと連携したドラム自動ロード・アンロード機構により24時間連続運転が可能となり、巻き戻し時間を大幅に短縮します。
5. 制御盤とHMI
Siemens/Danfoss 周波数変換器とタッチスクリーンを利用して、パラメータ設定、障害表示、およびリモート監視をサポートします。
| 主要コンポーネント | 機能と特長 |
| 高強度オールスチールフレーム | 耐食性と剛性を高めるために時効処理を施した曲げ溶接鋼板および継ぎ目なし鋼管。機械の重量と振動をサポート |
| メインドライブ＆トランスミッションシステム | 閉ループ制御と可変周波数速度調整機能を備えた AC モーター (10‑500N 動的張力)。減速機またはヘリカルギアボックスは高トルクと低騒音を提供します |
| テンションコントロールユニット | 張力センサー PLC 閉ループによるリアルタイムの張力監視と自動補償。 φ500～φ1250mmのスプールに対応、銅、アルミニウム、複合導体に対応 |
| デュアルスプールとシャフトフリーの開口スロット | シャフトフリーの開口スロットを備えたデュアルスプールクロスレイアウトにより、クレーンを使用せずにスプールの素早いスライドイン/スライドアウトが可能 |
| 自動ロード・アンロード機構 | スプールの自動グリップ、位置合わせ、ロックのための位置決めレールを備えた油圧/空気圧リフト プラットフォーム。 24時間連続稼働をサポート |
| 制御盤とHMI | Siemens/Danfoss インバータタッチスクリーンによるパラメータ設定、障害表示、リモート監視 |
早巻き・自動巻き戻し機能はどのように実現されているのでしょうか？
高速自動巻き戻し機能の実装パス
1. シャフトレス開閉スロットとデュアルドラムのクロスレイアウト
シャフトレスの開閉スロット構造とデュアルドラムのクロスレイアウトを組み合わせることで、追加の吊り上げ装置を必要とせずにドラムへの素早いスライドの出入りが可能になります。
2. ドラム自動ロード・アンロード機構
この機構は、油圧または空気圧の昇降プラットフォームと位置決めガイド レールを介して、ドラムの自動グリップ、位置決め、ロックを実現し、「ワンクリックで巻き戻し変更」を完了します。
このデバイスは PLC と完全に統合されており、ロール交換後に張力パラメータを自動的に校正して、次のロールがすぐに安定した生産状態に入るようにします。
3. PLCとクローズドループ制御の協調運転
ロール交換コマンドは PLC から発行されます。システムは自動的に巻き取りを停止し、ドライブを切り替え、張力を調整し、新しいロールを開始します。
ロール位置センサーをリアルタイムで監視することで、ロール交換プロセス中の正確な位置合わせが保証され、誤差による張力の変動が回避されます。
4. ロール交換時間のメリット例
上記の自動化ソリューションを採用すると、ロール交換時間が従来の 10 ～ 15 分から 2 ～ 3 分に短縮され、効率的な 24 時間連続稼働が実現します。
| 実装 | 参考資料 |
| シャフトフリーの開口部スロットデュアルスプールクロスレイアウト | スプールを同一平面上で素早くスライドさせて出し入れできるため、吊り上げ装置が不要になります。 |
| 自動ロード・アンロードユニット（油圧・空圧） | 位置決めレールを備えたリフトプラットフォームは、「ボタン 1 つ」のグリップ、自動位置合わせ、ロックを実現します。交換時間は 10 ～ 15 分から 2 ～ 3 分に短縮 |
| PLC 駆動の閉ループ調整 | PLC によって発行されたリール変更コマンドは、自動的に動作を停止し、ドライブを切り替え、張力を校正して新しいリールを開始し、張力の即時安定性を確保します。 |
| 自動/手動切替モード | 自動または手動のリール交換用のスイッチを備えた機械で、生産ニーズに応じた柔軟性を提供します |
機械の安全保護対策はどのように構成されていますか?
機械の安全保護対策の構成スキーム
1. 過負荷保護と障害警告
フレームには過負荷保護装置が内蔵されており、張力センサーと連動してリアルタイムで監視します。負荷が設定範囲を超えると、機械は自動的に停止し、アラームがトリガーされます。
制御盤には障害表示灯と可聴アラームと視覚アラームが装備されており、オペレーターは異常を即座に検出して対処できます。
2. 非常停止と安全ドアインターロック
制御盤および機械本体の主要位置に非常停止ボタンを装備し、IEC 60204-1の安全基準を満たしています。
安全ドアまたは保護カバーにはインターロック スイッチが装備されています。ドアが閉まっていない場合、システムは自動的に動作を停止し、人が誤って危険エリアに入るのを防ぎます。
3. 空圧/油圧ブレーキシステム
空気圧ブレーキバルブの採用により、停止時や非常停止時に急ブレーキがかかり、ドラムの慣性回転による二次災害を防止します。
4. 保守早期警戒と定期点検
PLC は重要なコンポーネントの動作時間と温度を記録し、事前に設定されたしきい値に達すると自動的にメンテナンスを促します。
モジュラー設計により、摩耗した部品の迅速な交換が容易になり、メンテナンスのダウンタイムが削減されます。
| 構成の詳細 | 参考資料 |
| 過負荷保護と故障警告 | メインモーターと張力システムの機械的過負荷装置と PLC 障害アラーム。制限を超えた場合の自動停止と視覚/聴覚アラート |
| 非常停止（E‑Stop）および安全ドアインターロック | 複数の非常停止ボタンがコントロール パネルと重要なマシン ポイントに配置されています。安全ドアまたはガードが連動しているため、閉じていないと機械が停止します |
| 空圧/油圧ブレーキシステム | リール交換およびリフト機構のブレーキバルブは急速停止を提供し、慣性による二次的損傷を防ぎます。 |
| リミットスイッチと保護ガード | スプールリフトと横方向の移動のリミットスイッチと、すべての回転部品をカバーするガードを組み合わせて、危険区域への偶発的な侵入を防ぎます。 |
| メンテナンス警告＆定期点検 | PLC は重要なコンポーネントの動作時間と温度を記録します。アラートは、しきい値に達するとメンテナンスをトリガーします。モジュール設計により、摩耗部品の迅速な交換が可能 |
よくある質問 (FAQ)
Q1: ケーブル ペイオフ & テイクアップ マシンの主な機能は何ですか?
A:本装置はケーブルリールの巻き出し（ペイオフ）と巻き取り（テイクアップ）を行う装置で、高精度な張力制御、自動位置決め、各種リール径への対応を実現します。ワイヤ撚り、押出、外装、外装プロセスで広く使用されています。
Q2:Pay-Off & Take-Up マシンはどのような種類のケーブルに適していますか?
A: 光ファイバー、電力、通信、および特殊な産業用ケーブルのさまざまな仕様に適しています。リール径0.5mm～60mm、リール径800mm～1700mmまでの大型リールに対応します。
Q3:主にどのような業界にサービスを提供していますか?
A: ケーブル、光ファイバー、プラスチック加工、その他の特殊な非標準機械産業。
Q4:装置の主な駆動方式は何ですか?
A: 電気駆動、油圧駆動、または空気圧駆動、要件に応じて選択できます。
