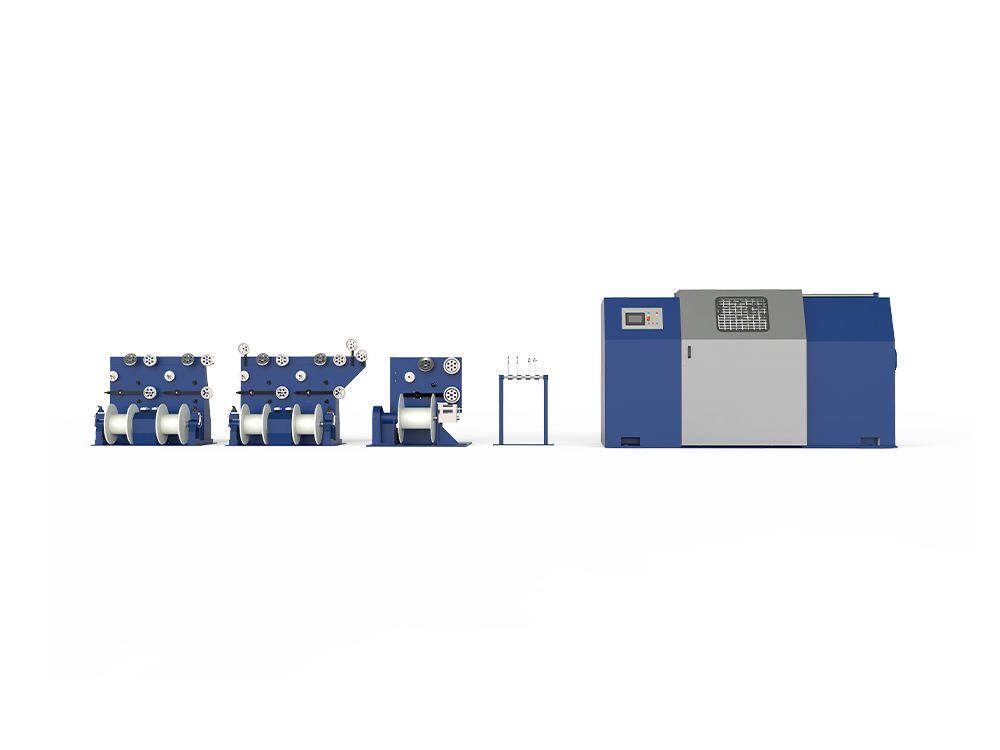

の動作原理は何ですか ダブルツイストケーブル配線機 ?
ダブルツイスト動作原理
1. 二層撚り構造: 機械は 2 つの同期駆動撚りシステムを備えています。各導体は最初に順方向に撚り、次に同じ方向または逆方向に 2 回撚り、「プレツイスト - ダブルツイスト」複合構造を実現します。
2. 交差撚り方向により電気的性能が向上：第 1 撚り (S 撚り) と第 2 撚り (Z 撚り) を交互に配置することで、導体間の相互作用がより均一になり、信号のクロストークが減少し、引張強度が向上します。
3. 高精度の張力とピッチ制御: 張力 (±5%) とピッチ (70 ～ 140mm) は PLC とサーボ モーターによってリアルタイムで監視され、各コアのねじれが均一になるようにし、ケーブルの機械的および電気的一貫性を保証します。
4. 複数の線径に対応：1～3mmの線径をカバーするように設計されており、細い芯から太い芯まで1回のパスで二重撚りが完了し、Cat5e、Cat6、さらには高速ケーブルのニーズにも対応します。
| キーポイント | 説明 |
| 二段撚り | この機械には 2 つの同期撚りシステムが含まれています。1 つ目は各導体に予備撚り (事前撚り) を実行し、2 つ目は同じ素線に 2 回目の撚りを完了して、「シングルパス ダブル撚り」構造を実現します。 |
| 横方向 (S-Z) ツイスト | 最初のツイスト (S 方向) と 2 番目のツイスト (Z 方向) がインターリーブされているため、信号の均一性が向上し、クロストークが減少し、機械的強度が向上します。 |
| 正確な張力とピッチ制御 | PLC とサーボ モーターは張力 (±5%) とピッチ (70 ～ 140mm) を継続的に監視し、すべてのワイヤに一貫したトルクを保証します。 |
| 広い線径の互換性 | ワイヤ径 1 ～ 3 mm 向けに設計されており、単一のセットアップで Cat5e、Cat6、および高速ケーブルの細導体と粗導体の両方を処理できます。 |
ダブルツイストケーブル配線機は、従来のより線機と比較して生産効率をどの程度向上させますか?
生産効率の向上
1. 能力の比較: ダブルツイストマシンは 120 ～ 170 m/min (100mm ピッチに基づく) のケーブル速度を達成できますが、従来のシングルツイストマシンは 45 ～ 60 m/min にしか達せず、効率は約 2 ～ 3 倍向上します。
2.生産性の向上：従来の管状撚り機と比較して、二重撚り機は生産効率を4.5倍向上させることができ、同じ時間でより多くの撚り線を完了できます。
3. 高速動作の信頼性：デュアルモーター同期駆動とサーボ制御を採用し、速度と張力の同期を維持し、速度変動による品質変動を回避し、高速でも高品質な出力を実現します。
4. 省エネとスペースの利点：効率的な機械構造により消費電力が削減され、装置の占有面積はわずか約 10,000 平方メートルで、中規模から大規模の生産ラインのスペース レイアウトに適しており、全体の能力利用率がさらに向上します。
| 比較メトリック | 従来の撚線機 | ダブルツイストケーブル配線機 |
| 撚り効率 | 一段撚り、出力制限 | 2 段階のねじりを 1 回のパスで実行し、両方のねじりを同期させます。 |
| 全体の容量乗数 | 従来のチューブ型撚線機のベースライン能力 | 容量が増加しました 4.5倍 ダブルツイストテクノロジーを採用 |
| 最高速度 | -600‑800rpm (シングルツイスト) | 最大1,500rpm（ダブルツイスト） |
| 1 分あたりのツイスト数 | -600tpm | 最大1,200tpm（最大1,700tpm） |
ダブルツイストケーブルマシンは多芯ケーブルを同時に撚ることができますか?
1. 複数の導体の同時給電: この機械には、6 ～ 12 の導体を同時に給電できるマルチチャンネル給電システムが装備されており、1 回の給電で複数の芯の同時二重撚りを実現します。
2.二重撚り技術の多心適応性：二重撚り機の撚りシステムは、各導体を個別に二重撚りし、その後、同じ芯線を全体的に撚り、多心ケーブルの各芯が同じ撚りと張力を持つようにすることができます。
3. 高性能ネットワークケーブルへの適用：この技術は、Cat5e、Cat6、およびより高速な産業用オートメーション制御ケーブルで広く使用されており、非常に高い信号整合性と機械的強度を備えたマルチコア製品の要件を満たしています。
4. 柔軟なカスタマイズ機能：ソフトウェアパラメータの調整により、さまざまな心線数、線径、撚り要件に応じて迅速に切り替えることができ、「1台のマシンで複数の用途に使用」を実現し、設備投資とデバッグコストを大幅に削減します。
| 特徴 | 説明 |
| 多線式同期給電 | マルチレーンフィードチャンネルを装備しており、6～12本の導体を同時に導入してマルチコアツイストを行うことができます。 |
| マルチコア ダブルツイスト機能 | 1600mm 多芯ワイヤ二重撚り撚り結束機は、0.12mm 以上のワイヤを処理し、1 回の操作ですべての芯を二重撚りすることができます。 |
| 高精度の張力・ねじれ制御 | 磁性粒子または機械的スプリング張力デバイスと選択可能なねじり方向を使用して、同時処理中にすべてのコアにわたって張力とねじれを均一に保ちます。 |
| ハイエンドLANおよび産業用ケーブルに最適 | Cat5e、Cat6、および産業オートメーション制御ケーブルに広く適用され、厳しい信号に対応します ‑ 完全性と機械的 ‑ 強度要件。 |
よくある質問 (FAQ)
Q1:DoubleTwist Cabling Machineの消費電力と省エネ効果は何ですか?
A:従来の撚り機と比較して、二重撚り構造により、エネルギー消費とランニングコストが大幅に削減されます。
Q2:DoubleTwist ケーブル配線機の使用に最も適しているのはどの業界ですか?
A:電力ケーブル、通信用光ケーブル、航空宇宙用高張力鋼線ロープ、自動車用ワイヤーハーネスなど、高品質な多心より線が要求される製品に適しています。
Q3:張家港大陳機械の中核となる競争上の利点は何ですか?
A: 1997 年に設立され、研究開発の歴史と年間生産額は 5,000 万人民元を超えています。同社は ISO9001:2008 品質システム認証を取得した国家ハイテク企業です。研究開発チームの20％以上を上級エンジニアが占めており、機械構造から電気システムまでの全工程を自社開発することが可能です。
Q4:大陳機械はカスタマイズされた非標準ケーブル製造装置を提供できますか?
A:同社は「機械構造から電気システムまでの全工程の自社開発」に注力しており、顧客のニーズに合わせたカスタマイズされた非標準サービスの迅速な提供と提供を可能にしています。
